Colector de praf Pulse-Jet

Principiul de funcționare

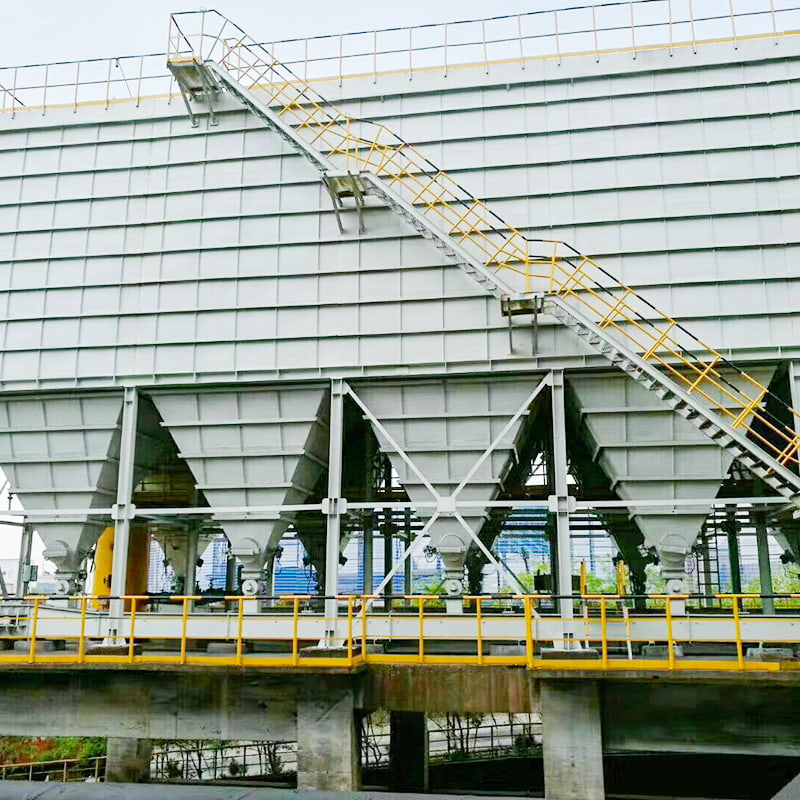

Colectorul de praf este format dintr-un buncăr, o cameră superioară, o cameră mijlocie și o cameră inferioară. Camerele superioare, mijlocii și inferioare sunt camere. În timpul funcționării, aerul încărcat cu praf pătrunde în buncăr prin conducta de admisie a aerului. Praful grosier cade direct în partea inferioară a buncărului, în timp ce praful fin este transportat în sus de fluxul de aer în camerele mijlocii și inferioare.

Praful se acumulează pe suprafața exterioară a pungilor filtrante. Aerul filtrat intră în camera superioară și se deplasează către galeria de aer curat - conducta de evacuare - înainte de a fi evacuat în atmosferă de un ventilator de evacuare. Praful din buncăr este evacuat printr-un sistem de transport.

Procesul de curățare începe prin închiderea conductei de evacuare a aerului curat al camerei, eliminând fluxul de aer prin filtrele cu sac. Supapa de impuls este apoi deschisă, iar aerul comprimat este direcționat din sursa de aer prin airbag-ul, supapa de impuls și duza de pe conducta de injecție într-un timp foarte scurt (0,065-0,085 secunde) pentru a curăța fiecare sac de filtru. Supapa de închidere este închisă pentru un timp suficient pentru a se asigura că praful îndepărtat din sacii de filtrare după procesul de injectare se depune în buncăr, împiedicând praful să fie „re-adsorbit” de fluxul de aer pe sacii de filtrare adiacenți după părăsirea suprafeței sacului. Acest lucru asigură curățarea temeinică a sacului. Un controler programabil PLC controlează automat supapa de evacuare, supapa de impuls și supapa de evacuare a cenușii.

Caracteristici principale
1. Utilizând tehnologia de curățare prin injecție cu impulsuri de oprire a fluxului de aer în cameră separată, acest sistem depășește deficiențele colectoarelor de praf cu impulsuri și ale sistemelor de spălare inversă a camerei separate. Oferă o capacitate puternică de curățare, rezultate excelente de îndepărtare a prafului, concentrații scăzute de emisii, scurgeri minime de aer, consum redus de energie, amprentă minimă, funcționare fiabilă și beneficii economice excelente.

2. Prin utilizarea curățării cu jet de impuls în camere separate cu oprire a fluxului de aer, curățarea completă este realizată cu un singur jet. Acest lucru prelungește ciclul de curățare, reduce consumul de energie de curățare și reduce semnificativ consumul de aer comprimat. Acest lucru reduce, de asemenea, oboseala pe pungile filtrante și supapele de impuls, crescând exponențial durata de viață a acestora.

3. Inspecția și înlocuirea sacului pot fi efectuate în camere separate fără oprirea ventilatorului sistemului și în condiții de funcționare normală a sistemului. Sacii de filtrare folosesc inele elastice de expansiune pentru etanșare și fiabilitate excelente. Cușca poligonală a sacului filtrant reduce frecarea dintre sac și cușcă, prelungind durata de viață a sacului și facilitând îndepărtarea sacului.

4. Sistemul de pungi folosește un sistem de extracție superior. În timpul înlocuirii sacului, cușca este retrasă, iar sacii murdari sunt plasați în buncărul inferior al camerei și scoși printr-o cămină, îmbunătățind condițiile de funcționare pentru înlocuirea sacului.

5. Camera are un design etanș pentru o etanșare excelentă. Ușa de inspecție este realizată din material de etanșare de înaltă calitate. Kerosenul este utilizat pentru detectarea scurgerilor în timpul procesului de fabricație, rezultând o rată de scurgere a aerului foarte scăzută. 6. Echipat cu sistemul de economisire a energiei Bi-Get și sistemul de curățare a sacilor Emc, sistemul funcționează cu un consum redus de energie.

7. Conductele de intrare și ieșire ale colectorului de praf cu jet de puls cu camere sunt aranjate compact, reducând rezistența la fluxul de aer.

8. Întregul sistem este controlat de un PLC, permițând curățarea și descărcarea automată a prafului, controlul automat al temperaturii și o alarmă de supratemperatura.
