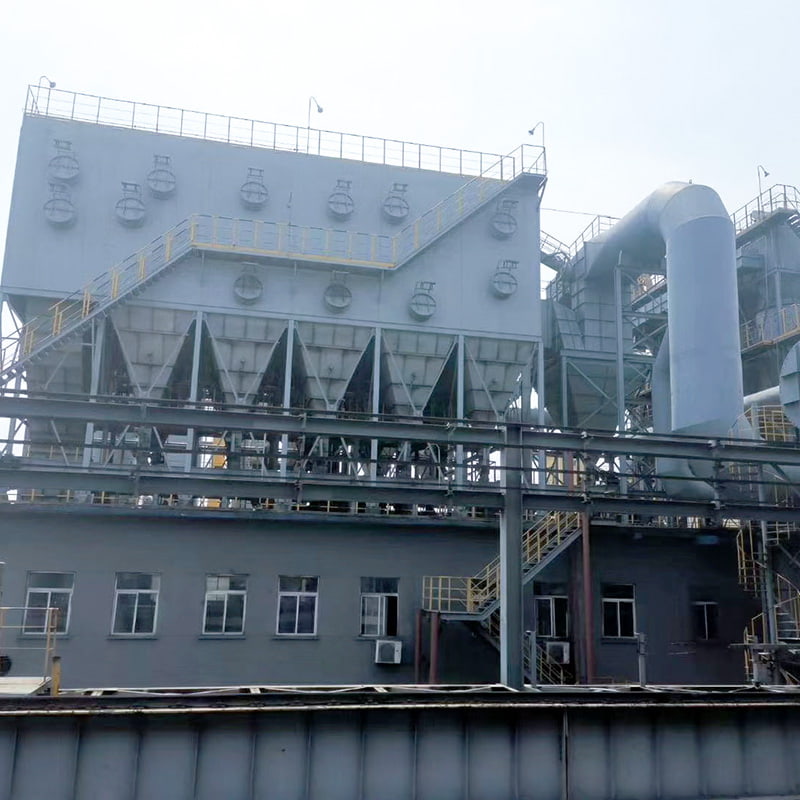

Colector de praf cu sac antideflagrant pentru moara de carbune

Seria TQM(M) Moara de cărbune de tip pungă Caracteristici colector de praf antiexplozie
● Dispozitivul unic rezistent la explozie elimină complet riscul potențial de explozii cauzate de mediile de îndepărtare a prafului;
● Curatarea offline de praf elimina generarea secundara de praf si ofera rezultate excelente de curatare;
● Sigiliul autoblocant al sacului filtrant asigură o etanșare excelentă și o eficiență ridicată de îndepărtare a prafului;
● Structura de tip Airbox minimizeaza rezistenta si faciliteaza inspectarea si inlocuirea pungilor filtranti;
● Control complet automat pentru operare ușoară și fiabilitate ridicată.

Structura și principiul de funcționare al colectorului de praf cu sac antideflagrant pentru moara de cărbune TQMM

Colectorul de praf rezistent la explozie al cutiei de aer din seria TQMM constă în principal dintr-o structură de bază din oțel, buncăr de cenușă, carcasă superioară, carcasă, intrare și ieșire a aerului, saci de filtrare, dispozitiv de curățare și control electric. În funcție de situația reală, pe peretele exterior al buncărului pot fi instalate dispozitive de îndepărtare a cenușii, cum ar fi un vibrator siloz, o supapă de evacuare a cenușii în formă de stea sau un transportor cu șurub la ieșirea buncărului.
1. Principiul de filtrare
Aerul încărcat cu praf intră în orificiul de admisie a aerului și trece prin buncăr. Particulele mari de praf sunt separate prin inerție și gravitație, căzând direct în fundul buncărului. După trecerea prin buncăr, aerul încărcat cu praf intră în zona de filtrare a sacului filtrant din carcasa din mijloc. Aerul trece prin pungile filtrante, captând praful pe suprafețele lor exterioare. Aerul purificat intră în carcasa superioară prin deschiderea sacului și este evacuat prin orificiul de evacuare a aerului.
2. Principiul de curățare
Pe măsură ce timpul de filtrare crește, stratul de praf de pe sacii filtranți se acumulează, crescând rezistența echipamentului de îndepărtare a prafului. Când rezistența atinge valoarea setată, dispozitivul de curățare începe curățarea. În primul rând, supapa de ridicare dintr-o cameră se închide, oprind fluxul de aer filtrat. Apoi, supapa de impuls solenoid se deschide, permițând aerului comprimat să se extindă rapid în camera superioară și să curgă în sacii de filtrare, făcându-i să se extindă, să se deformeze și să vibreze. Fluxul de aer invers mătură apoi praful care aderă de suprafețele exterioare ale sacilor, îndepărtându-le și permițându-le să cadă în buncărul de cenușă. După ce curățarea este completă, supapa de impuls cu solenoid se închide, supapa de ridicare se deschide și camera reia filtrarea. Fiecare cameră este curățată succesiv, cu un ciclu de curățare constând din prima curățare a unei camere și următoarea.
3. Colectarea prafului
Praful prins prin filtrare și curățare cade în buncărul de cenușă și apoi este evacuat din orificiul de evacuare al buncărului.
4. Principiul de funcționare al dispozitivului antiexploziv
Poluantul principal din evacuarea morii este cărbunele cu granulație fină. Când este expus la scântei sau când temperatura crește până la punctul de aprindere al amestecului cărbune-aer, gazul poate exploda. În circumstanțe normale, supapa anti-explozie este închisă de forța greutății, iar principiul pârghiei presează placa supapei pe cadrul supapei cu o anumită forță, asigurând un bloc de aer bun în timpul funcționării normale. Când are loc o explozie BAO, presiunea aerului din colectorul de praf crește brusc, determinând ca placa supapei să exercite o împingere spre exterior. Când această forță depășește greutatea greutății, supapa se deschide, permițând evacuarea gazului BAO din cameră, protejând astfel colectorul de praf, instalațiile din jur și personalul.

Caracteristici ale colectorului de praf cu sac antideflagrant pentru moara de cărbune TQMM

1. Potrivit pentru îndepărtarea prafului cu concentrație ridicată. Concentrația maximă la intrare poate ajunge la 1000 g/Nm³, eliminând nevoia de echipamente suplimentare de colectare a prafului, cum ar fi un colector de praf cu ciclon. Poate fi folosit direct ca dispozitiv final de îndepărtare a prafului.

2. Tehnologia de curățare offline folosește curățarea cu impulsuri cu spălare inversă cu camere, eliminând fenomenul secundar de reantrenare și „readsorbție” a prafului asociat cu curățarea online, menținând în același timp funcționarea normală și continuă a echipamentului. Acest lucru îmbunătățește eficiența curățării și prelungește durata de viață a pungilor filtrante.

3. O etanșare a sacului filtrant cu autoblocare îmbunătățește etanșarea dintre echipament și sacii de filtrare, îmbunătățind eficiența de îndepărtare a prafului.

4. Echipamentul utilizează o structură de cutie de aer, minimizând uzura localizată și eliminând inconvenientul inspectării și înlocuirii pungilor de filtrare.

5. Supapa de impuls electromagnetică utilizează o structură cu diafragmă dublă, oferind control sensibil, eficiență ridicată și o durată lungă de viață.

6. Dispozitivul unic rezistent la explozie al filtrului cu sac antiexplozie al morii de cărbune elimină în mod eficient pericolele de siguranță asociate cu exploziile în mediul de îndepărtare a prafului.
